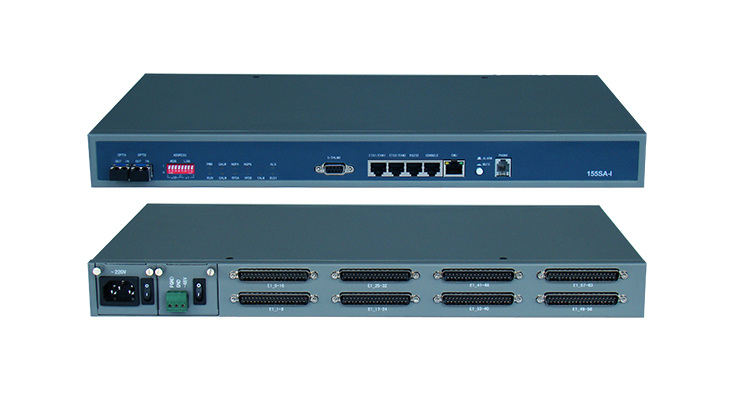

n 光线路接口
Ø 提供2个STM-1 速率等级的光接口
Ø 标称速率为155.520Mb/s
Ø 设备所有光口均使用LC型SFP 光收发模块，支持热插拔，符合SFP MSA（INF-8074i）、ITU-T G.957 STM-1、FC-PI V2.0等标准
Ø 传输距离可选40Km、80Km、120Km（用户自行购买光模块除外）
n E1接口
Ø 提供63路E1线路接口， 75Ω非平衡式，可选120Ω平衡式

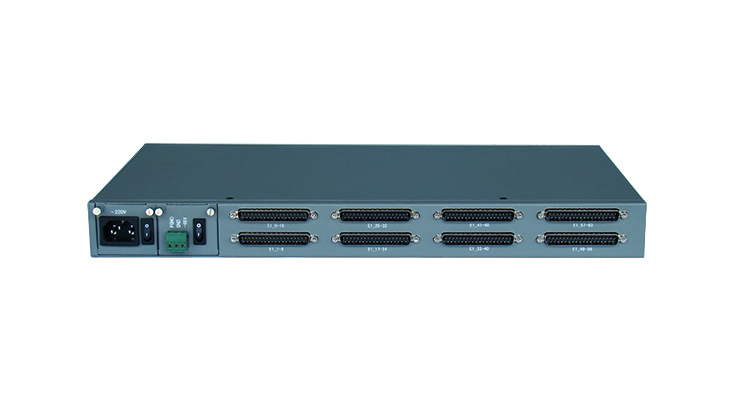

Ø E1接口采用DB37连接器，配合线缆适配器使用
Ø 时隙分配灵活，光口时隙可在第1-63路E1物理接口任意分配
Ø 支持区间业务（即1+0模式）应用
n RS232透明通道
Ø 提供1路透明通道，最大速率为9.6Kb/s，RJ45接口方式
n 架顶告警
Ø 提供1个紧急告警接口（UALMO）和1个非紧急告警接口（DALMO），连接方式为DB9（母头）
Ø 紧急告警状态指示屏蔽非紧急告警状态
n 保护倒换
Ø 支持1+1通道自动保护倒换和手动保护倒换功能，网管可配
Ø 保护倒换时间小于50ms
n 设备定时
Ø 可工作在自由运行、光口线路定时（T11、T12）、外同步定时（T31、T32）、E1线路定时（T21）等定时模式下；提供外同步输出定时（T41、T42）
Ø 2路外同步定时参考从ETS1（T31）、ETS2（T32）输入，接口方式为RJ45。2.048Mb/s,支持同步状态消息（SSM）功能
Ø E1线路定时（T21）参考可以从第1-63路E1物理接口输入。支持2.048Mb/s（业务流）类型
Ø 2路外同步输出（T41、T42）接口。2.048Mb/s,支持同步状态消息（SSM）功能
n 工程开通与故障定位
Ø CLI支持光口线路侧直接环回和设备侧间接功能
Ø 支持E1支路线路侧和设备侧环回功能
Ø 内置误码仪测试功能，具备多种测试模式
n 特色功能
Ø 支持RPD功能，可区分远端设备断电和光纤链路故障
Ø 支持ALS功能，可配置为长间隔模式和短间隔模式
Ø 提供3种光线路时隙配置方式，与其他厂家同速率等级SDH设备互通时无需调整时隙
n 网元与网络管理
Ø 提供串行管理接口（CONSOLE）和以太网管理接口（EMU），连接器均采用RJ45；
Ø 提供CLI和具备客户端/服务器（C/S）架构的网络管理平台（Rayview）管理方式。CLI管理方式可以使用CONSOL或者以太网管理接口（TELNET方式登录），仅支持对本设备的单独管理，不能管理网络中的其它网元；而网络管理平台管理方式使用以太网管理接口，支持SNMP协议（兼容V1和V2C），可实现对网络中所有网元的管理
Ø 提供资源、安全、告警、性能、配置等五大管理功能
Ø 数据管理通道支持DCC标准模式（占用D1、D2、D3字节）和DCC非标准（占用D6、D7、D8字节）。
Ø 数据管理通道也可以通过内嵌DCN（占用某个VC12）或者外部网管扩展口（占用某个E1）方式传送，以实现异地统一网管
Ø 网络管理平台设备提供管理信息备份和还原，同时具备强大的兼容能力，可与润光泰力其它SDH设备（HJ-GAN155SA）组成链形、星形、环形及多环相切的网络。

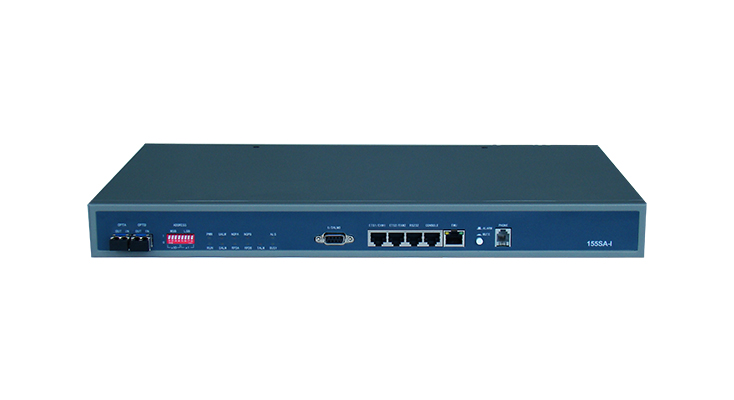

n 结构
Ø 1U高，19英寸宽，可安装在标准的机柜上
n 供电方式
Ø 可选择两块电源板，支持热插拔
Ø 220V AC或-48V DC单电源供电
Ø 双220V AC同时供电
Ø 双-48V DC同时供电
Ø 220V AC&-48V DC同时供电
n 功耗
Ø 最大功耗小于25W
表1 光接口
项目 | 单位 | 数值 | ||||
标称比特率 | kbit/s | STM-1 155520 | ||||
分类代码 | - | L-1.1 | L-1.2 | - | - | |
工作波长范围 | nm | 1280-1335 | 1480-1580 | 1480-1580 | 单纤1310/1550 1550/1310 | |
传输距离 | Km | 40 | 80 | 120 | 20 | |
光接口类型 | - | LC | LC | LC | LC | |
光纤类型 | G.652 | G.652 | G.652 | G.652 | G.652 | |
发送机 在S点特性 | 光源类型 | - | MLM | SLM | SLM | MLM |
-最大RMS谱宽（σ） | nm | 3 | - | - | - | |
-最大-20dB谱宽 | Nm | - | 1 | 1 | - | |
-最小边模抑制比 | dB | - | 30 | 30 | - | |
-最大平均发送功率 | dBm | 0 | 0 | 5 | -8 | |
-最小平均发送功率 | dBm | -5 | -5 | 0 | -15 | |
最小消光比 | dB | 10 | 10 | 10 | 10 | |
SR点 光通道 特性 | 衰减范围 | dB | 10-28 | 10-28 | 10~31 | 10-28 |
最大色散 | ps/nm | 246 | NA | NA | 96 | |
光缆在S点的最小回波损耗（含有任何活接头） | dB | NA | 20 | NA | NA | |
S-R点间最大离散反射系数 | dB | NA | -25 | NA | NA | |
接收机在R点特性 | 最小灵敏度 | dBm | -34 | -34 | -34 | -34 |
最小过载点 | dBm | -10 | -10 | -10 | -10 | |
最大光通道代价 | dB | 1 | 1 | 1 | 2 | |
接收机在R点的最大反射系数 | dB | NA | -25 | NA | NA | |
表2 E1接口
项目 | 指标 |
比特率 | 2.048Mb/s±50ppm |
码型 | HDB3 |
阻抗 | 75Ω非平衡式或120Ω平衡式 |
符合标准 | 输出抖动和抖动容限等符合ITU-T G.703、G.704、G.823建议。 |
表3 ETS/EXM接口
项目 | 指标 |
速率 | 2.048Mb/s±50ppm |
码型 | HDB3 |
阻抗 | 120Ω平衡式 |
符合标准 | 输出抖动和抖动容限等符合ITU-T G.703、G.704、G.823建议。 |
表4 以太网网管接口（EMU）
项目 | 指标 |
比特率 | 100Mb/s |
连接器 | RJ45 |
表5 串行网管接口
项目 | 指标 |
波特率 | 19200 |
比特位 | 8 |
停止位 | 1 |
奇偶校验 | 无 |
电平 | EIA-RS232 标准 |
连接器 | RJ45 |
表6 串行用户接口
项目 | 指标 |
最大传输速率 | 9600 |
电平 | EIA-RS232 标准 |
连接器 | RJ45 |
表7 U/DALMO接口参数
项目 | 指标 |
连接器 | DB9 |
电平 | TTL |
表8 电源参数
项目 | 指标 |
DC电压输入范围 | -36～-72V DC |
AC电压输入范围 | 176～264V AC |
功耗 | 25W±10％ |
表9 设备尺寸和重量
项目 | 指标 |
机箱尺寸 | 484mm×44mm×255mm（宽×高×深） |
重量 | 3.5千克 |
表10 环境要求
项目 | 指标 |
工作温度 | -5℃～50℃ |
贮存温度 | -40℃～70℃ |
相对湿度 | ≤95％，无凝结 |
