HJ-iAN210BX便携式光电一体化综合接入光端机





        HJ-iAN210BX是一款便携式的、基于SDHPCM技术的光电一体化综合接入光端机。设备传输线路侧可提供2STM-1 SDH光口,业务侧可10M/100M EOS以太网接口、E1接口、V.24接口、FXO接口、FXS接口和MAG接口。10M/100M EOS以太网业务带宽以2M为步阶,在 2M100M范围内灵活可设。

HJ-iAN210BX组网方式灵活,可构建点对点、点对两点、链网、环网等多种网络拓扑结构。HJ-iAN210BXSDH光口可与其他厂家符合相关标准的SDH光口对通使用。FXOFXSMAG业务接口信令格式可设,因此可与国内外主流PCM产品混合组网。

HJ-iAN210BX提供了多种安全保护机制,包括光线路1+1保护、光线路环网保护、两个外接入电源和1个内置锂电池的1+1+1供电保护、抗电源浪涌保护、抗静电保护、抗震动保护、防潮保护、防沙尘保护等。

HJ-iAN210BX 主要定位于军队、武警、公安、消防等专网用户,已被广泛应用于野外训练、应急保障、维稳处突和抢险救灾等应用场景。

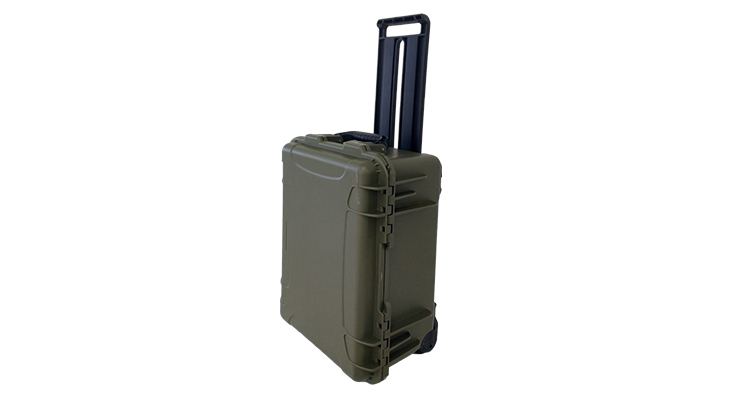

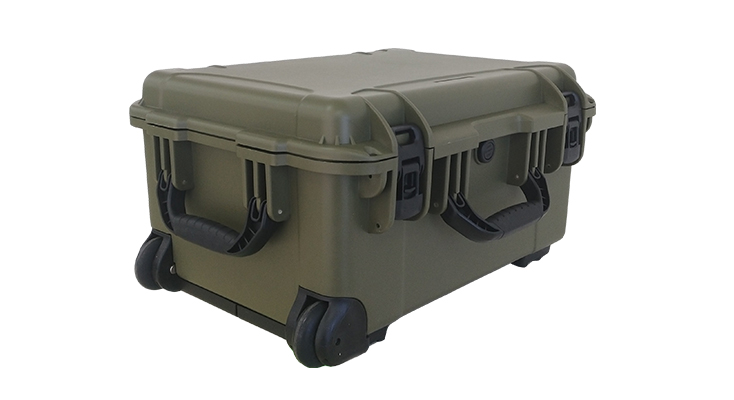

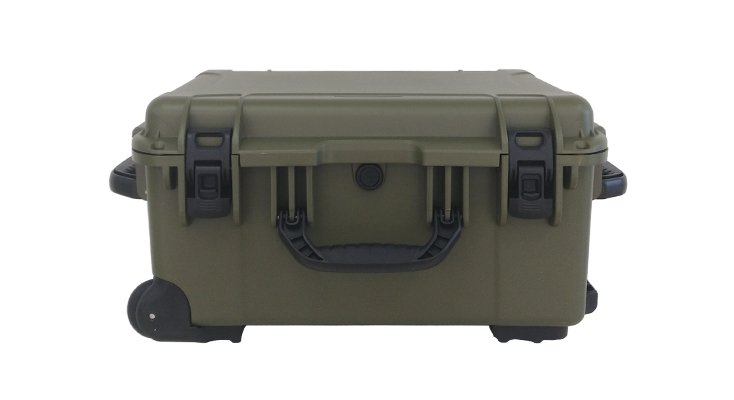

 设备采用便携式机箱,体积小巧、重量轻盈,可拉着走,亦可提着走。

机箱具有防尘和防潮功能,设备整体采用抗震设计,安全可靠。

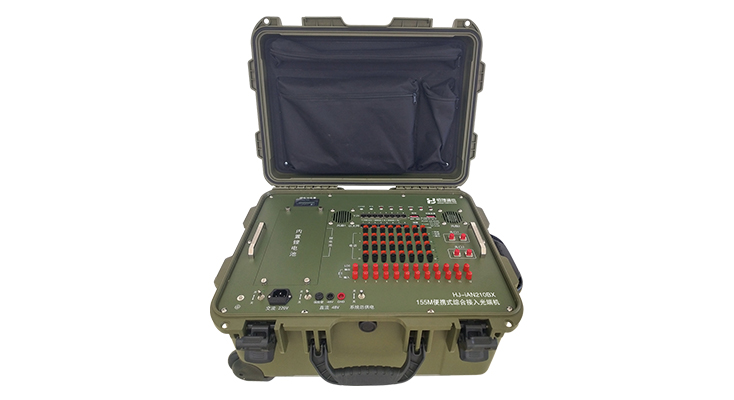

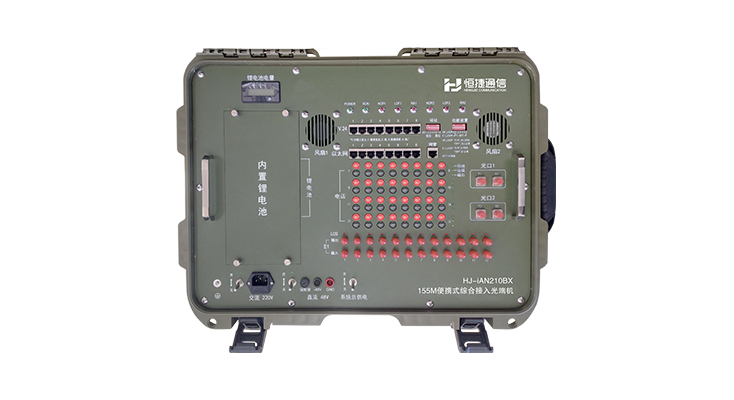

设备所有接口和指示灯均设于机箱内的主面板上,操作简便。

设备内置两个散热风扇,主面板提供一个进风口和一个出风口,高效散热。

设备传输线路提供2STM-1等级速率为155MSDH光口,FC型接口。

设备业务侧可提供12路非平衡式75E1业务口,采用微同轴头接口。

设备业务侧可提供32电话业务口,可选FXOFXSMAG,采用RJ11接口或者按压式接线柱

设备业务侧可提供8V.24低速率数据业务口,采用RJ45接口。

设备业务侧可提供4EOS通道和810/100M以太网业务口,采用RJ45接口。其中第1~3EOS通道对应第1~310/100M以太网业务口,提供的是高安全的通道隔离以太网;第 4EOS通道经交换后提供5路(第4~8路)10/100M以太网业务口。

设备支持点对点、点对两点、链型和环型组网,或与其他SDH设备混合组网。

FXS模块和MAG模块均采用独立铃流电路设计,互不干扰、安全性高。

设备电路采用抗浪涌设计和防雷设计,支持电源输入防反接功能。

设备提供完备的告警和状态指示灯,指示包括光口告警、E1告警、电源状态、设备运行状态、网管连接状态、以太网连接状态以及电话链路状态等。

设备提供三种供电方式,包括交流外输入电源、直流外输入电源和内置锂电池,实现供电方式的1+1+1热备份。

当采用交流外输入电源或直流外输入电源为设备供电时,同时也为内置锂电池进行充电。

在没有外输入电源的情况下,内置锂电池可连续为设备供电至少8个小时。

设备提供以太网管理接口,可通过网络管理软件对设备和网络进行管理,网络管理软件主要功能包括配置管理、资源管理、告警管理、性能管理和安全管理五大功能模块。

通过网络管理软件对64K通道、VC12E1)和光通道进行环回设置。

通过网络管理软件可对提供64K通道和E1通道进行误码测试。

  1 更多便携式光端机型号

型号

描述

定位

HJ-iAN220BX

STM-4传输光口,FEFXGEGXFXSFXOMAGV.24等业务接口。以太网带宽高达1000M

中等容量、高带宽、多光方向接入/汇聚设备。

STM-16传输光口,FEFXGEGXFXSFXOMAGV.24等业务接口。以太网带宽达1000M

中等容量、超高带宽、多光方向接入/汇聚设备。

HJ-iAN230BX

STM-4传输光口,FEFXGEGXFXSFXOMAGV.24等业务接口。以太网带宽高达1000M

超大容量、高带宽、多光方向接入/汇聚设备。

STM-16传输光口,FEFXGEGXFXSFXOMAGV.24等业务接口。以太网带宽达1000M

超大容量、超高带宽、多光方向接入/汇聚设备。

另可根据客户需求,定制更多便携式光端机。

 1.1.1 野外训练

野外训练案例拓扑由1个野外指挥车和7个临时分部共8个站点构成。

在野战指挥车以及各分部分别放置一台便携式HJ-iAN210BX,组成一个8个站点的STM-1保护环。

每个分站点接入的业务包括3路通道隔离的10/100M以太网业务(FE)、FXS远端电话业务和磁石电话业务,其中3路通道隔离的10/100M以太网业务(FE)分别接入指挥调度系统、内部网络通信系统和视频通信系统。所有分站点的业务到野战指挥车上的通信设备汇聚。

该应用方案的具有以下特点:

  1. 方案采用我司便携式设备,体积小巧、重量轻盈、安装方便、即提即走;

  2. 单台设备可实现多通道隔离以太网、FXS话路、FXO话路和磁石电话等多种业务接入;

  3. 所采用设备可提供通道隔离以太网和交换以太网,既能满足通道隔离高安全以太网需要,又能满足需交换的多终端接入需要;

  4. 所采用设备支持内置锂电池,在没有外置电源的情况下,至少能保持通信8小时;

  5. 应用方案支持光线路环网保护,外置双电源加内置电源三重供电保护;

  6. 支持网络管理软件对全网我司设备进行配置、管理、监视和维护。



5 野外训练应用拓扑

1.1.2 维稳处突

维稳处突案例拓扑由1个通信中心和6个临时分站点共7个站点构成。根据实际情况,临时分站点可设在应急指挥车上或应急通信帐篷里。

在通信中心以及各分站点分别放置一台便携式HJ-iAN210BX

每个分站点接入的业务包括3路通道隔离的10/100M以太网业务(FE)、FXS远端电话业务和磁石电话业务,其中3路通道隔离的10/100M以太网业务(FE)分别接入指挥调度系统、内部网络通信系统和视频通信系统。所有分站点的业务到通信中心机房的设备汇聚。从物理空间上看该应用是链型拓扑,实际上通过组织光纤连接关系,已将这7个站点构成了具有保护能力的STM-1环。

此外,该应用案例中还采用一对卫星通信系统作为备用通信系统。

该应用方案的具有以下特点:

  1. 方案采用我司便携式设备,体积小巧、重量轻盈、安装方便、即提即走;

  2. 单台设备可实现多通道隔离以太网、FXS话路、FXO话路和磁石电话等多种业务接入;

  3. 所采用设备可提供通道隔离以太网和交换以太网,既能满足通道隔离高安全以太网需要,又能满足需交换的多终端接入需要;

  4. 所采用设备支持内置锂电池,在没有外置电源的情况下,至少能保持通信8小时;

  5. 应用方案支持光线路环网保护,外置双电源加内置电源三重供电保护;

  6. 支持网络管理软件对全网我司设备进行配置、管理、监视和维护。



6 维稳处突应用拓扑

 1.1.3 应急保障
        应急保障案例拓扑由1个通信中心、3个通信分站和若干个临时分站点。临时分站点设在应急指挥车上或应急通信帐篷里。

由于业务量大、光口数量多,因此在通信中心和各通信分站分别放置一台大容量便携式设备HJ-iAN230BX,在各临时分站点分别放置一台小容量便携式HJ-iAN210BX

每个分站点业务包括3路通道隔离的10/100M以太网业务(FE)、FXS远端电话业务和磁石电话业务,其中3路通道隔离的10/100M以太网业务(FE)分别接入指挥调度系统、内部网络通信系统和视频通信系统。所有分站点的业务到通信中心机房的设备汇聚。

从拓扑图上看,应急保障案例综合了链型、星型和环型网络拓扑:

  1. 通信中心和各通信分站组成了STM-16保护环,支持环网保护;

  2. 通信中心/通信分站和各分站点构成STM-1链、星(光线路1+1保护)和保护环拓扑。

该应用方案的具有以下特点:

  1. 方案采用我司便携式设备,体积小巧、重量轻盈、安装方便、即提即走;

  2. 单台设备可实现多通道隔离以太网、FXS话路、FXO话路和磁石电话等多种业务接入;

  3. 所采用设备可提供通道隔离以太网和交换以太网,既能满足通道隔离高安全以太网需要,又能满足需交换的多终端接入需要;

  4. 所采用设备支持内置锂电池,在没有外置电源的情况下,至少能保持通信8小时;

  5. 应用方案支持光线路环网保护,外置双电源加内置电源三重供电保护;

  6. 支持网络管理软件对全网我司设备进行配置、管理、监视和维护。





7 应急保障应用拓扑
