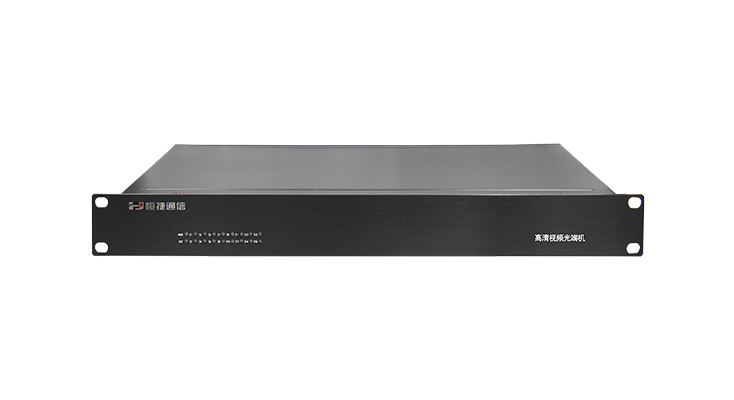

HJ-GAN-DVI08K高清视频光端机

HJ-GAN-DVI08K高清视频光端机实现同时传输DVI+音频+以太网+数据+语音+开关量等多种业务。该系列光端机是本公司自主研发，采用全数字、无压缩、高清、无失真光纤传输。HJ-GAN-DVI08K高清视频光端机除传输串行数字视频信号外，还可同步传输模拟复合视频、模拟立体声和数字立体音频、双向RS-232/485数据、10/100M以太网、电话、开关量等信号。

高性能4K 超高清光端机使用单芯光纤可以远距离传输DVI高分辨率的视频信号，该系列光端机支持DVI ，分辨率达到4K (4096x2160 / 30p)。

广泛应用于高速公路监控、平安城市监控、城市智能交通监控、军队安全监控、电力安全监控系统、水利安全监控、大型石油安全监控、厂矿企业安防监控等领域。

功能特点
技术参数
典型应用
相关下载

※ 采用自主研发实时直传技术

※ 支持DVI 1.0，HDMI V1.4

※ 支持分辨率1920x1080/60p,3840x2160/30p, 4096x2160/30p

※ 支持3840*2160/30P 24 bits/pixel 色深

※ 单路视频总带宽达10.2 Gbps

※ 不支持HDCP、不支持CEC

※ 支持EDID 学习功能，能够匹配各种显示模式

※ 支持3D TV 透传

※ 支持双向视频、支持以太网、电话、数据等业务

※ 支持内嵌音频、外置音频

※ 产品尺寸：19英寸1U机架式

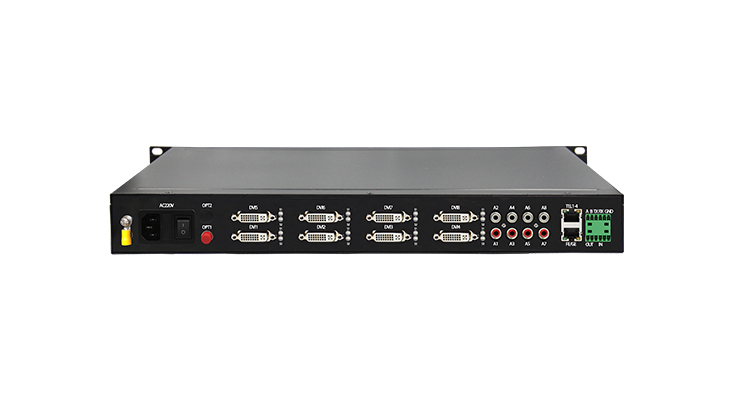

接口类型	描述
视频接口	1～8,4K DVI（可做2路双向）
异步数据接口	1～2,RS485/RS232工业级接线端子
电话接口	1～12，RJ45
以太网接口	1，RJ45（100M）
音频接口	1～8,3.5mm （可4路双向音频）
选配接口	网管/开关量/电话/磁石/EM/热线等

应用范围

※ 数字标牌

※ LED 户外显示屏

※ 医疗影像设备

※ 机场航班信息显示系统

※ 视频会议设备

※ 工业、交通远程监控、军事指挥控制系统

※ LCD、投影机、等离子显示器连接

※ 大型电视幕墙系统

※ 电视台

※ 多媒体家庭影院

性能指标

性能
协议	DVI 1.0，HDMI V1.4
最大像素时钟	340 MHz
最大单通道视频比特率	3.40 Gbps
支持色深	24-bit
支持分辨率	1920x1080/60p,3840x2160/30p, 4096x2160/30p,

连接
DVI 输入/输出	1x DVI 24+5 母座
光接口	1x SFP+ 端口（可选配FC）

机械结构
材质	高强度铝合金外壳
尺寸 (L x W x H)	482mm x 330 mm x 44 mm

环境要求
工作温度	0° to +50° C
存储温度	-40° to +85° C
工作湿度	5% to 80% (非冷凝)
存储湿度	5% to 95% (非冷凝)
电源要求
外置电源适配器	输入: 100-240VAC / 50-60Hz 0.2A
功耗	30W
