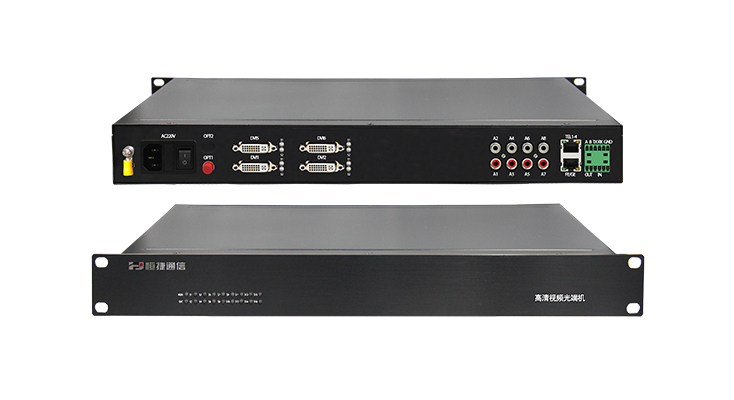

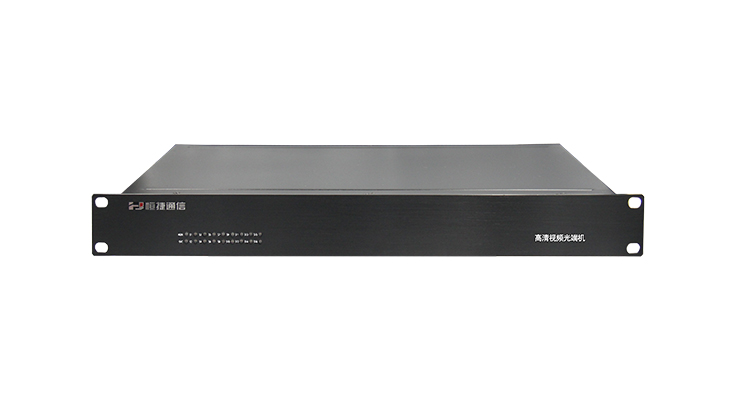

HJ-GAN-DVI04K高清视频光端机

HJ-GAN-DVI04K高清视频光端机实现同时传输DVI+音频+以太网+数据+语音+开关量等多种业务。该系列光端机是本公司自主研发,采用全数字、无压缩、高清、无失真光纤传输。HJ-GAN-DVI04K高清视频光端机除传输串行数字视频信号外,还可同步传输模拟复合视频、模拟立体声和数字立体音频、双向RS-232/485数据、10/100M以太网、电话、开关量等信号。

  高性能4K 超高清光端机使用单芯光纤可以远距离传输DVI高分辨率的视频信号, 该系列光端机支持DVI ,分辨率达到4K (4096x2160 / 30p)。
     广泛应用于高速公路监控、平安城市监控、城市智能交通监控、军队安全监控、电力安全监控系统、水利安全监控、大型石油安全监控、厂矿企业安防监控等领域。

※ 采用自主研发实时直传技术

※ 支持DVI 1.0,HDMI V1.4

※ 支持分辨率1920x1080/60p,3840x2160/30p, 4096x2160/30p

※ 支持3840*2160/30P 24 bits/pixel 色深

单路视频总带宽达10.2 Gbps

※ 不支持HDCP、不支持CEC

※ 支持EDID 学习功能,能够匹配各种显示模式

※ 支持3D TV 透传

※ 支持双向视频、支持以太网、电话、数据等业务

※ 支持内嵌音频、外置音频

※ 产品尺寸:19英寸1U机架式

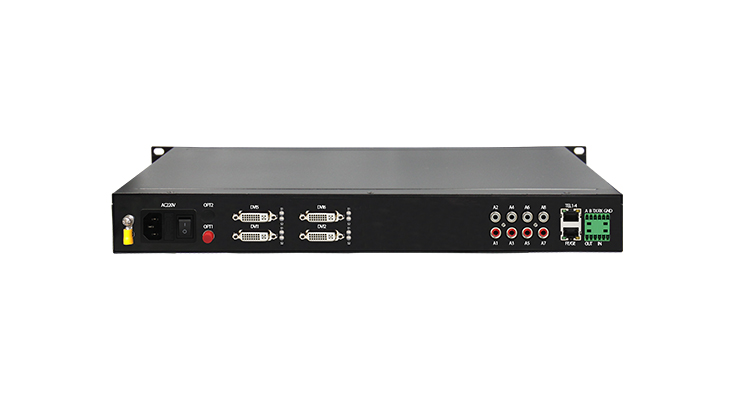

接口类型

描述

视频接口

1~4,4K DVI(可做2路双向)

异步数据接口

1~2,RS485/RS232工业级接线端子

电话接口

1~4,RJ45

以太网接口

1,RJ45(100M)

音频接口

1~8,RCA(可4路双向音频)

选配接口

网管/开关量/电话/磁石/EM/热线等

应用范围

※ 数字标牌

※ LED 户外显示屏

※ 医疗影像设备

※ 机场航班信息显示系统

※ 视频会议设备

※ 工业、交通远程监控、军事指挥控制系统

※ LCD、投影机、等离子显示器连接

※ 大型电视幕墙系统

※ 电视台

※ 多媒体家庭影院

性能指标

性能

协议

DVI 1.0HDMI V1.4

最大像素时钟

340 MHz

最大单通道视频比特率

3.40 Gbps

支持色深

24-bit

支持分辨率

1920x1080/60p,3840x2160/30p, 4096x2160/30p,



连接



DVI 输入/输出

1x DVI 24+5 母座

光接口

1x SFP+ 端口(可选配FC)10G



机械结构

材质

高强度铝合金外壳

尺寸 (L x W x H)

482mm x 330 mm x 44 mm



环境要求



工作温度

0° to +50° C

存储温度

-40° to +85° C

工作湿度

5% to 80% (非冷凝)

存储湿度

5% to 95% (非冷凝)

电源要求



外置电源适配器

输入: 100-240VAC / 50-60Hz 0.2A

功耗

25 W
