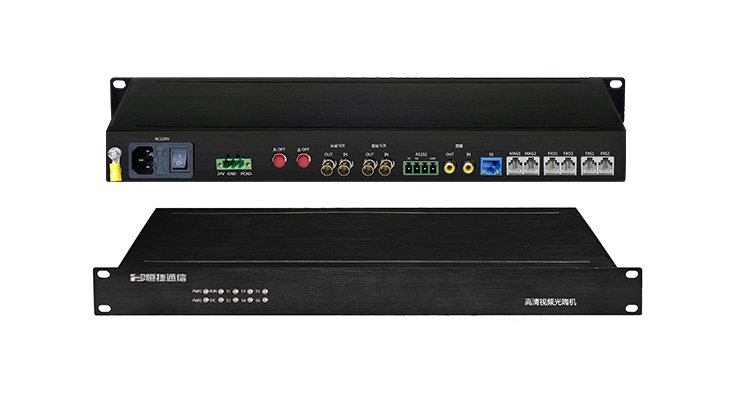

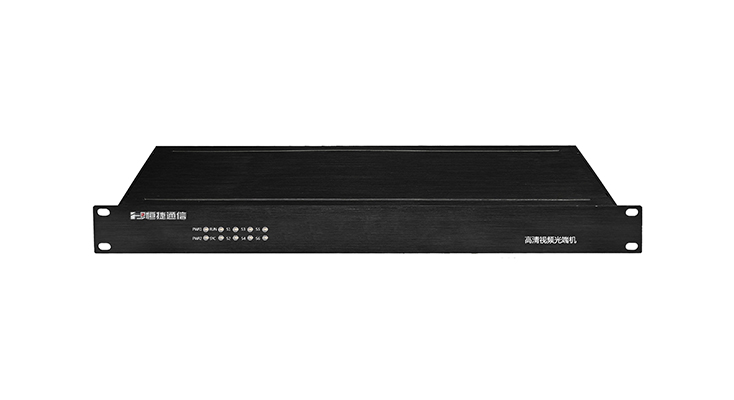

HJ-DAV-SDI多业务高清视频光端机

HD-SDI多业务高清视频光端机实现同时传输非压缩HD-SDI+音频+以太网+数据+语音+开关量等多种业务。该系列光端机是本公司自主研发,采用全数字、无压缩、高清、无失真光纤传输。HD-SDI多业务高清视频光端机除传输串行数字视频信号外,还可同步传输模拟复合视频、模拟立体声和数字立体音频、双向RS-232/485/422数据、10/100/1000M以太网、电话、磁石、开关量等信号。

全数字、无压缩、高清光纤传输

支持1路或多路HD/SD-SDI串行数字视频远程传输

同时传输复合视频、模拟立体声和数字立体声音频、双向RS232/485/422数据、开关量、电话、磁石等信号。

支持HD-SDI多种串行数字视频信号,支持速率143Mbps~1.485Gbps

兼容SMPTE259M、292M、344M、ITU串 行数字视频标准

内置电缆自动均衡器和时钟重定时功能

支持嵌入式音频和辅助数据、EDH数据透时传输

支持平衡、非平衡模拟立体声音和数字AES/EBU、S/PDIF、或Toslink光纤数字

透明支持任何RS232/485/422异步数据

支持10M/100M以太网网络互联和延伸

支持电话语音、交换网络传输

千兆光纤传输技术、大容量、易升级

光纤WDM、CWDM、DWDM技术

单、多模光纤传输

无需软件设计,支持即插即用功能,支持热插拔

内置浪涌和静电保护,三级防雷设计

适用于极高温和极低温等工业严酷环境

工业级设计,可靠性高

支持用户定制及OEM方式

■ 光纤类型 :单模、单纤

传输距离 :0~100Km(可选)

物理接口 :FC

■ 3G/HD/SD-SDI串行数字视频接口规范

接口标准:MPTE259M、292M、344M、424M

ITU R BT.601,ITU R BT.1120

物理接口:BNC

串行数字视频输入/输出阻抗:75Ω非平衡接口

串行数字视频输入/输出电压:典型峰-峰值800mVp-p,600~1000mVp-p

支持视频格式:单链路3G-SDI,HD-SDI,SD-SDI

支持串行速率:143Mbps~2.97Gbps

视频编码位宽:8bit或10bit自动

返回损耗:≤-15dB@5MHz~1.5GHz,-10dB@1.5GHz~3GHz

■ 音频接口规范

信号种类:平衡或非平衡立体声音频可选

音频输入阻抗:平衡600Ω/47KΩ,非平衡18KΩ

物理接口:RCA

■ 以太网接口规范

接口速率:10M/100M

接口标准:符合IEEE802.3 10Base-TX 标准

符合IEEE802.3u 100Base-TX 标准

工作模式:全双工/半双工完全自适应

物理接口:RJ45

■ 数据接口

数据接口:RS232、RS422、RS485、TTL

速率:≤ 115.2Kbps

误码率:≤10-9
