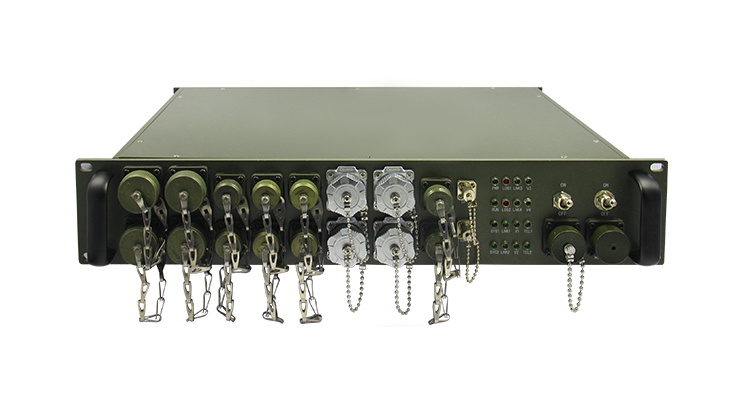

HJ-GAN117野战光端机

综合部队野外作战通信的需求,恒捷通信推出HJ-GAN117系列野战光端机。野战光端机采用国际先进的数码视频光纤传输技术、将视频信号、音频、数据、语音、E1、10/100M以太网复合在光纤上进行高质量传输的高性价比产品;支持任何高分辨率运动、静止图像的高质量传输。其光模块和核心电路均采用标准元器件,稳定性高,所有的光、电接口均符合国际标准,适用于不同的野外作战环境

  HJ-GAN117系列野战光端机专为部队野战通信设计,设备具有光传输单元、PCM复用单元,采用防震机箱设计,提供的业务接口适合部队野战使用,设备可通过光传输通道接入8路单/双向视音频、4路共享线速100M以太网、8路E1、若干路磁石电话及自动电话4路RS485数据业务。

产品功能

1) 频:8路正向或双向

2) 频:8路单向 4路双向 (单声道)

3) 话:16FXO/FXS

4) E1/2M8

5) 据:4路单向或双向

6) 开关量:4路单向或双向

7) 络:1~4路10/100M

光学指标

传输波长: 单模 1310nm/1550nm 多模 850nm/1310nm/1550nm

发射功率: +2dBm-3dBm,0dBm-5dBm,-8dBm-A715dBm

接收灵敏度:优于-23dBm/-27dBm(APD)



          • 视频特性

视频方向:单向/双向

视频带宽:8~10M

采样频率:16MHz

采样编码:810bit

视频制式:PAL/NTSC/SECAM

输入/输出阻抗:75欧姆

输入/输出信号电压:1Vp-p

输入过载电压:1.5Vp-p

插入增益:1±5%

微分增益:2.50%

微分相位:2.5°

比:>66dB(加权)



          • 音频特性

音频方向:单向/双向

采样频率:48kHZ

采样编码:24bit

输入/输出阻抗:600Ω平衡或非平衡

最大输入/输出电压:3.5Vp-p

插入增益:±1dB

频率响应:0.07~14kHZ 3dB

比:>90dB



数据特性

数据类型:RS-232/422/485(2线或4线) 可选

率:RS-232 DC~115kbps

RS-422 DC~115kbps

RS-485 DC 115kbps

率:优于10-9



以太网特性

以太网接口:符合IEEE 802.3/802.3u协议

网络速率:100Mbit/s

接口速率:10/100M自适应

以太网接口方式:RJ45



• E1接口特性

器:BNC

接口速率:2048Kb/s±50ppm

线路码型:HDB3

接口阻抗:75Ω(非平衡)



• FXOFXS接口特性

抗:三元复式阻抗200Ω+560Ω//0.1μF

音频范围:300Hz―3400Hz

率:ITU G.711A

环路电流:25mA/



工作条件

输入电压:110~265 VAC 50/60 Hz

平均无故障工作时间(MTBF) :大于10万小时

工作温度:-40~+75

工作湿度:0~95%无冷凝

储藏温度:-40~+75
