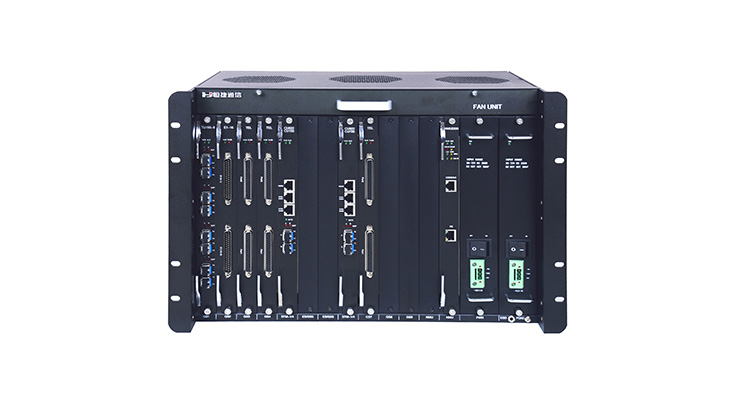

iAN2200是新一代开放式的7U大容量智能接入平台MSAP，符合ITU-T标准。它具有STM-1、STM-4等级的SDH群路光接口；具有SDH/MSTP传送网和IP城域网双向承载能力；能够真正实现高可靠性的综合业务接入。
iAN2200具有强大的SDH交叉连接能力和IP数据交换能力，可支持多种业务的灵活调度，完美实现传统E1、光分支、EoS、EoP等多种业务的接入和汇聚；它具有完备的业务保护能力，支持多种网络拓扑结构，可被管理平台所管理，实现业务监控；可应用在大客户专线接入、基站互联以及视频监控等领域。
1.接口技术参数均符合国际或国内相关标准
2.各接口具有良好的过流、过压和防雷保护。通过ITU-T K.20关于雷电冲击、电力感应试验和电力接触试验；电路冲击释放后，能自动恢复
3.双SDH上联盘、双以太网核心汇聚盘、双网管盘、双电源盘结构，系统更安全、更可靠
4.支持4个STM-4或STM-1群路光接口
5.群路光口使用LC型SFP光收发模块，可支持热插拔
6.最大交叉能力为32VC4x32VC4、96TU-3x96TU-3、2016VC12x2016VC12
7.1+1SDH上联盘板卡保护，实现时钟模块的热备份
8.单/双端1+1线性复用段保护和SNCP保护；
9.支持下行STM-1光分支盘，E1，EoS，EoP等多种支路业务盘
10.实现与远端以太网光纤收发器、SDH设备，MSTP设备等互联
11.支持C/S架构的RayView网络管理平台,可实现网元远程无损伤在线升级功能
12.支持DCC管理通道和EXM（扩展网管）管理通道进行网关和网元间管理
13.支持DCN网管通道进行服务器和网关间管理
14.支持SNMP_V1和SNMP_V2协议

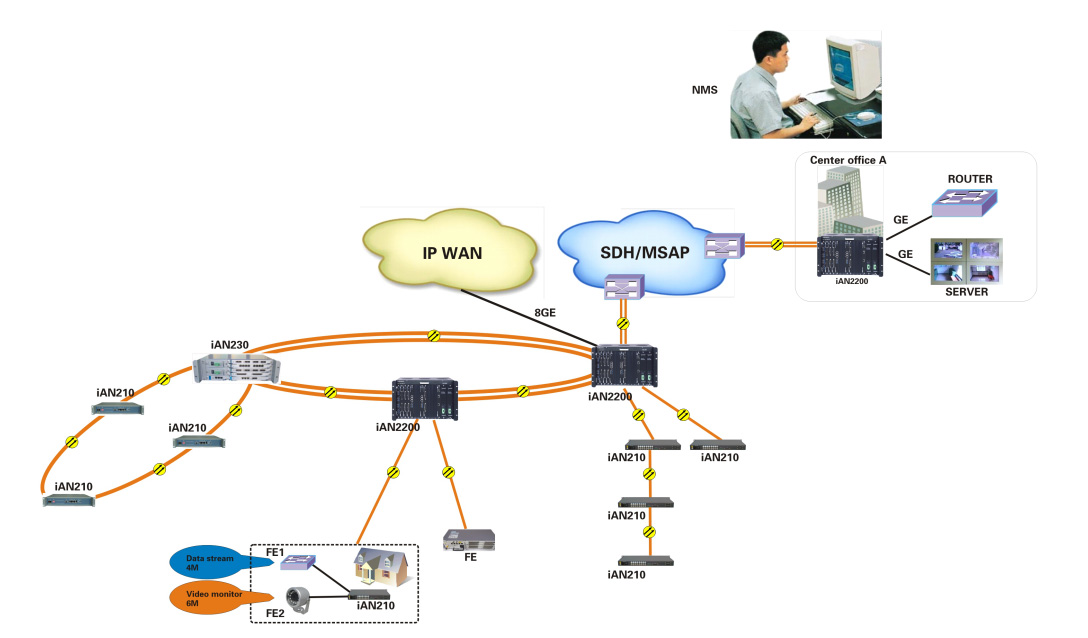

15.支持点对点、链网、环网及相切环等拓扑结构
16.标准7U机箱
类别 |
板卡名称 |
描述 |
SDH上联 |
STM-4光SDH上联盘 |
2xSTM-4，内置交叉连接和SET功能 |
STM-1光SDH上联盘 |
2xSTM-1，内置交叉连接和SET功能 |
|
以太网核心汇聚 |
以太网核心汇聚盘 |
2xGX+2xGE，支持端口VLAN和802.1QVLAN，支持链路聚合Trunk功能。 最多可汇聚8个业务槽位的1000M以太网数据 |
业务盘 |
E1映射盘 |
16路E1，可选75Ω或者120Ω |
STM-1光分支盘 |
8xSTM-1，内置交叉连接功能 |
|
EoS光接入盘 |
8xFX，8VCG物理隔离，EoS，GFP/LCAS/VCAT，流控、TS1000协议 |
|
EoS电接入盘 |
8xFE，8VCG物理隔离，EoS，GFP/LCAS/VCAT，流控 |
|
EoP光接入盘 |
8xFX，8VCG物理隔离，EoP，TS1000协议。多E1转换器模式，GFP / LCAS/ VCAT；单E1转换器模式，GFP 、HDLC封装可选 |
|
EoP电接入盘 |
8xFE，8VCG物理隔离，EoP |
|
EoS电接入汇聚盘 |
8xFE, 8VCG， EoS，GFP/LCAS/VCAT，流控，支持交换功能 |
|
EoP电接入汇聚盘 |
8xFE，8VCG，EoP，支持交换功能多E1转换器模式，GFP/LCAS/VCAT单E1转换器模式，GFP 、HDLC封装可选 |
|
EoS业务汇聚盘 |
1xCombo口+1xGE口+1xFE测试口，EoS，16个VCG；单板汇聚比16：1端口VLAN和802.1QVLAN，支持QinQ 支持GFP/LCAS/VCAT |
|
EoP业务汇聚盘 |
1xCombo口+1xGE口+1xFE测试口，EoP，16个VCG；单板汇聚比16：1 端口VLAN和 802.1QVLAN，支持QinQ 多E1转换器模式，GFP/LCAS/VCAT 单E1转换器模式，GFP 、HDLC封装可选 |
|
管理单元 |
网管盘 |
双网管盘互为备份，提供系统管理功能，支持网管级联 |
电源 |
直流电源盘 |
双电源冗余备份 |
交流电源盘 |
双电源冗余备份 |
|
风扇 |
风扇盘 |
风扇盘 |
