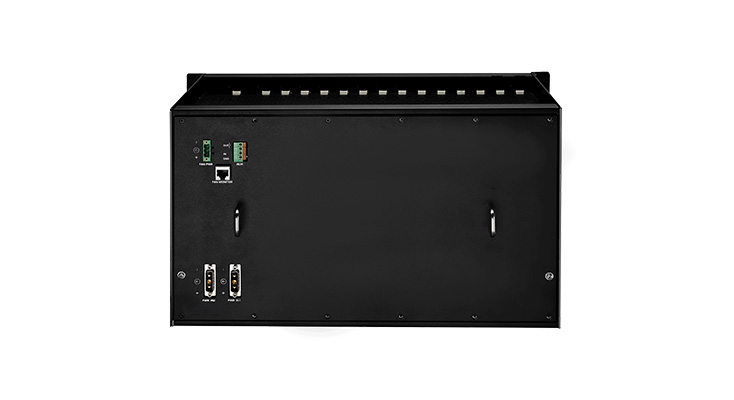

类别

板卡名称

型号

简要说明

可插入槽位

核心交叉

数字交叉盘

DXC

双冗余备份，支持512×512路E1的交叉能力

2，3

程控交换盘

PBX

双冗余备份，支持512×512路E1的交叉能力,支持4K×4K交换网络，最大用户数达2048门

2，3

SDH上联

STM-4光SDH上联盘

STM4

2×STM-4，内置EOS功能

4，5

STM-1光SDH上联盘

SMT1

2×STM-1，内置EOS功能

4，5

以太网核
心汇聚

以太网核心汇聚盘

ESW

2×GX+2×GE，支持端口VLAN和IEEE 802.1QVLAN，支持链路聚合功能最多可汇聚 10个业务槽位的1000M以太网数据

8

千兆以太
网接入

千兆以太网接入盘

GX04

4×GX+4×GE，支持端口VLAN和IEEE 802.1QVLAN,最多可接入 4路1000BASE-X和4路1000BASE-TX的1000M以太网数据4-13

4-13

数字信
令接入

数字信令接入盘

DT4

支持4个2M接口，具备丰富的接口NO.7信令、RPI、NO.1信令。具备完善的信

4-13

令工作指示。

业务盘

E1映射盘

E1-16

16路E1；75Ω ，支持成帧/非成帧模式

4-13

STM-1下联盘

STM1

2×STM-1，内置EOS功能

4-13

千兆光口分支盘

GA2

1×(1.25G/2.5G/3.125G)SFP光接口，可连接远端GAN系列设备，支持2×GE和2×FE以太网物理隔离，支持板载16路话路。支持1-2路RS232/RS485

4-13

PDH光分支盘

FX4

4×PDH光接口，可连接远端PDH或者PCM设备，内置EOP功能，支持端口VLAN和IEEE 802.1QVLAN

4-13

EOP网桥盘

FE08

将8路100BASE-TX(电接口)以太网信号，经过EoPDH 转换封装进E1信号中，且各通道完全独立.或者将远端多路EOP 业务从SDH/PDH信号中解出并汇聚成1路以太网业务

4-13

语音话路接入盘

TEL-FXS

32路二线电话用户接口

4-13

TEL-FXO

32路二线电话中继接口

4-13

TEL-E&M

12路E&M电话接口

4-13

TEL-MAG

32路磁石电话接口

4-13

TEL-4LINE

16路二/四线音频接口

4-13

异步数据接入盘

DATA

32路异步数RS232/RS485/RS422接口，波特率0～115.2K/bits自适应

4-13

管理单元

网管盘

NMS

提供系统管理功能，支持网管级联

1

电源

直流电源盘

PWR

双电源冗余备份 ，支持电源管理

14、15

风扇

风扇箱

FAN UNITE

1U风扇箱，支持风扇管理

独立
